智能LED隧道照明调光系统

1、产品简介

    隧道照明控制系统采用三层控制架构的RS485 总线模式。

u 底层为各控制用户即每个灯具的控制单元模块，负责接收上层发送的控制指令并按指令

对可PWM 脉宽调节的灯具电源发布动作指令，并具有将灯具即时状态反馈至上层的功能；

u 中层为信号集中控制器，对区域内的灯具控制器进行统一管理和控制，同时接收亮度传

感器和车辆传感器的信息；内嵌主控制器，对各个区域的集中控制器进行统一调度管理和共享传感器数据，以便底层集中控制器根据传感器的测量信息，分别对区域内的灯具进行亮度控制和调整；

u 顶层为上位机（一般位于隧道通风照明控制管理站内），搭载了智能照明系统的可视化

监控控制集成的软件，可查询并调整整个控制系统的状态，并可远程至管理单位终端便于集中管理。

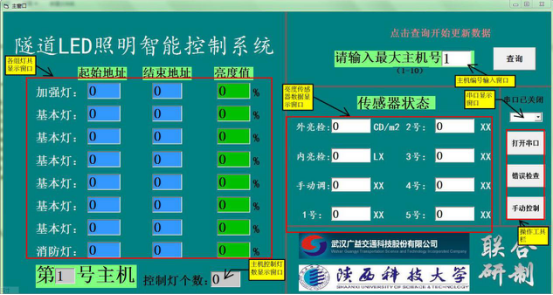

系统主页面

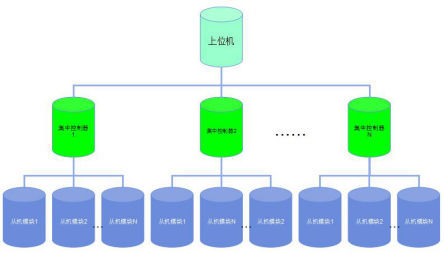

Ø 系统拓扑结构

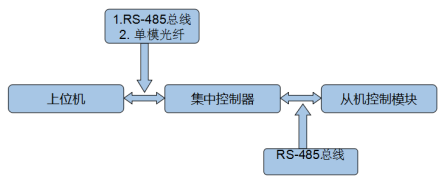

Ø 通讯方式

2、功能特点

u 监控功能

（1）实时监测各处亮度检测器的状态；

（2）通过对亮检数据进行收集、分析向各主机发布调光命令，实现自动调光功能；

（3）实时监测隧道各灯具的工作状态，并且可以对数据进行定期存储；

u 错误检查

   检查当前主机线路失联的灯的数量以及物理地址，以便维修人员对故障灯进行快速定位，有效提高了日常维护、检修、更换的效率。

u 手动控制

   手动调节当前主机控制中任一地址的灯的亮度以及亮度系数；

   手动控制当前主机继电器的开关状态；

LED调光集中控制器

1、产品简介

   集中控制器包含CPU芯片板、主板、按键面板以及显示屏四部分，每套集中控制器有3个RS-485协议接口，每个接口引出2个两孔的接头，两个接头内部联通，连接任意一个都可。其中RS-485口1接到从机模块也就是隧道灯上（可通过485集线器引出最多4条回路）。RS-485口2用于从传感器读取数据，RS-485口3用于和上位机连接，控制器之间超过1km需要通过光纤MODEM将RS-485信号转成光信号进行长距离传输，将所有集中控制器的3口连接到上位机。

Ø 技术参数

2、 功能特点

u 实现开关灯、智能调光以及亮度、PWM占空比等参数采集；

u 本地模式下可对从机模块进行测试、查询、手动控制等操作。
